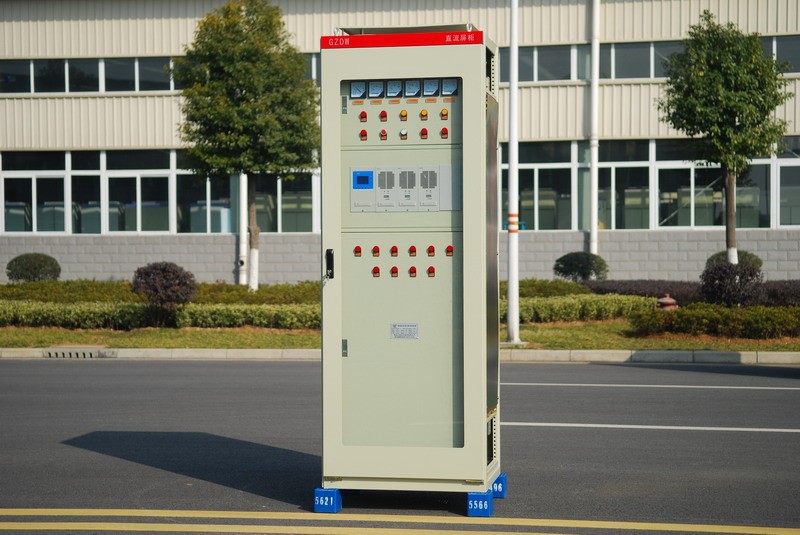

GZDW سیریزڈی سی چارجر کابینہ
تعارف
جی زیڈ ڈی ڈبلیو سیریز ڈی سی چارجر کابینہ 10KV سے 500KV سب اسٹیشن ، پاور پلانٹ ، اعلی عمارتوں ، رہائشی ضلع کا تقسیم روم اور چھوٹے سیلف - پر مشتمل پاور پلانٹ ، ہائی وولٹیج سوئچ ، ریلے سے تحفظ ، خود کار سامان کی فراہمی ، کنٹرول سپلائی اور حادثے کے مینوں کی لائٹنگ سپلائی پر مشتمل ہے۔ یہ دوسرے مواقع پر بھی لاگو ہوتا ہے کہ ڈی سی بجلی کی فراہمی کی ضرورت ہے۔
فائدہ
ڈی سی چارجر کابینہ کے بہت سے نقصانات ہیں اور وہ تیزی سے ترقی پذیر پاور انجینئرنگ کی ضروریات کو پورا نہیں کرسکتے ہیں۔ اعلی - تعدد سوئچ سپلائی میں چھوٹی مقدار ، ہلکے وزن ، اعلی کارکردگی ، کافی کم آؤٹ پٹ لہر ، فوری موڈل ردعمل ، اعلی کنٹرول کی درستگی اور ماڈیول شامل آؤٹ پٹ کے فوائد ہیں ، اور یہ رجحان ہے کہ اعلی - تعدد سوئچ سپلائی آہستہ آہستہ مرحلے کی فراہمی کی جگہ لے لے گی۔ خاص طور پر پاور الیکٹرانک تکنیک کی تیز رفتار ترقی اور طاقت اور آلہ کی کاریگری کی بہتری کے ساتھ ، وشوسنییتا اور اعلی - فریکوینسی سوئچ سپلائی کے فیز سپلائی اور سنترپت کی فراہمی سے کہیں بہتر ہے۔
شرائط لاگو ہیں
ماحول کا درجہ حرارت: -10 ڈگری سے +45 ڈگری
اونچائی سطح سمندر کی سطح: 2400m سے کم یا اس کے برابر
متعلقہ نمی: روزانہ اوسط 95 ٪ سے کم یا اس کے برابر ماہانہ اوسط 90 ٪ سے کم یا اس کے برابر
زلزلے کی شدت 8 سے کم یا اس کے برابر ہے
کوئی آگ ، دھماکے کا خطرہ ، سنگین آلودگی ، کیمیائی کٹاؤ یا شدید زلزلے کا کوئی موقع نہیں۔
تکنیکی پیرامیٹرز
- اے سی ان پٹ بجلی کی فراہمی دو سرکٹس تین - فیز فور - لائن مین سپلائی اور ریزرو سپلائی ہیں۔ ریٹیڈ ان پٹ وولٹیج: تین - فیز AC چار - لائن 380V ± 10 ٪ ، فریکوینسی 50 ہرٹز ± 5 ٪۔
- لائٹنگ پروٹیکشن: 2000 سے زیادہ: 1۔
- ریٹیڈ آؤٹ پٹ ڈی سی وولٹیج: 110V ، 220V۔
- ریٹیڈ آؤٹ پٹ موجودہ: 6 اے ، 10 اے ، 12 اے ، 20 اے ، 30 اے ، 40 اے ، 50 اے ، 60 اے ، 70 اے ، 80 اے ، 90 اے ، ایل00 اے ، 120 اے ، 130 اے ، 150 اے ، 180 اے ، 200 اے ، 260 اے ، 300 اے ، 400 اے۔
- ثانوی سیل کی درجہ بندی کی گنجائش: 10AH ، 20AH ، 38AH ، 65AH ، 100AH ، 150AH ، 200AH ، 300AH ، 500AH ، 600AH ، 800AH ، 1000AH ، L500AH ، 2000ah ، 3000ah۔
- سسٹم کی گنجائش: 10AH ، 20AH ، 38AH ، 65AH ، 100AH ، 150AH ، 200AH ، 300AH ، 400AH ، 600AH ، 800AH ، 1000AH ، 1500AH ، 2000ah ، 3000ah۔
- آلات کا مکمل شور:<55dB.
- آپریشن موڈ: مسلسل آپریشن۔
کارکردگیچارجنگ ماڈیول کی خصوصیات
تین طرح کے خلیوں کے تکنیکی پیرامیٹرز:
Tماڈیول کا ایکنیکل انڈیکس240D05A
|
آئٹم |
انڈیکس |
ٹیسٹ کی حالت |
||
|
منٹ |
نمائندہ قدر |
زیادہ سے زیادہ |
||
|
ان پٹ وولٹیج کی حد (VAC) |
300 |
380 |
456 |
آؤٹ پٹ 240ADC ، مکمل بوجھ |
|
آؤٹ پٹ ایڈجسٹ رینج (وی ڈی سی) |
180 |
230 |
300 |
ان پٹ 380dac ، مکمل بوجھ |
|
مستحکم وولٹیج کی درستگی |
0.01% |
0.5% |
آؤٹ پٹ 198-286VDC ، 20-100 ٪ بوجھ ، ان پٹ 300-456VAC |
|
|
مستحکم موجودہ درستگی |
0.08% |
0.5% |
آؤٹ پٹ 198-286VDC ، 20-100 ٪ بوجھ ، ان پٹ 300-456VAC |
|
|
متحرک اثر |
12 یو ایس |
50us |
100us |
ریٹیڈ آؤٹ پٹ 20-75 ٪ لوڈ جمپ |
|
چارجر کی کارکردگی |
88% |
90% |
91% |
آؤٹ پٹ 300V ، 5A |
|
زیادہ سے زیادہ سننے والا شور (DB) |
50 |
60 |
مکمل بوجھ ، ماحولیات کا شور 40db |
|
|
اسٹوریج درجہ حرارت (ڈگری) |
-40 |
35 |
60 |
|
|
خدمت ماحول کا درجہ حرارت (ڈگری) |
-15 |
25 |
45 |
آؤٹ پٹ 240V ، 20A |
|
وسیع تعدد آوارہ شور (ایم وی) |
18 |
25 |
40 |
درجہ بندی ان پٹ اور آؤٹ پٹ ، مزاحمت کا بوجھ |
|
چوٹی آوارہ شور (ایم وی) |
100 |
300 |
400 |
درجہ بندی ان پٹ اور آؤٹ پٹ ، مزاحمت کا بوجھ |
|
متوازی غیر متناسب موجودہ ڈگری |
±0.5% |
±2% |
±5% |
ان پٹ اور آؤٹ پٹ کی درجہ بندی کریں ، توازن موجودہ کی نگرانی کریں |
|
تاخیر شروع کرنا (دوسرا) |
1 |
2 |
3 |
|
|
لہر کا عنصر |
0.01 ٪ سے 0.1 ٪ |
تعدد کی چوڑائی 0-20 میگاہرٹز |
||
|
dieilercric طاقت |
1500VAC 50Hz |
وقت 1 منٹ ، موجودہ 10ma لیک کریں |
||
|
اندرونی ریڈی ایٹر درجہ حرارت میں اضافہ |
25 ڈگری سے کم یا اس کے برابر |
ماحول کا درجہ حرارت 45 ڈگری |
||
|
لوڈ کلاس |
جب کلاس (100 ٪) ریٹیڈ آؤٹ پٹ کرنٹ ہے تو مسلسل کام کرنا |
فلوٹنگ چارج وولٹیج کی حد میں |
||
|
خودکار موجودہ حد کی خصوصیت |
آؤٹ پٹ کرنٹ ریٹیڈ کرنٹ کے 112 ٪ سے زیادہ ہے |
مستقل بجلی سے بچاؤ ، آؤٹ پٹ کرنٹ میں اضافہ نہیں ہوگا اور ڈی سی وولٹیج میں کمی واقع ہوگی۔ |
||
|
وولٹیج کے تحفظ سے زیادہ ان پٹ |
ان پٹ وولٹیج کی ترتیب کی قیمت (456 ± 5VAC) ، خود بخود ریکٹفایر کو بند کردیں۔ بجلی کے فالج سے زیادہ وولٹیج عناصر کے لئے حارث خصوصی بجلی گرنے والے کو اپناتا ہے۔ |
وولٹیج معمول کے ہونے کے بعد خود بخود واپس آجائیں۔ اوور وولٹیج ویلیو سیٹ کی جاسکتی ہے (جب آؤٹ پٹ کوئی - لوڈ نہیں ہوتا ہے تو سیٹ کریں) |
||
|
وولٹیج کے تحفظ سے زیادہ آؤٹ پٹ |
آلہ کے نقصان سے بچنے کے لئے جب آؤٹ پٹ وولٹیج 328 ± 3VDC سے زیادہ ہوجاتا ہے تو خود بخود آؤٹ پٹ کرنا بند کردیتا ہے۔ |
اوور وولٹیج ویلیو سے کم ہونے کے بعد خود بخود واپس آجائیں۔ اوور وولٹیج ویلیو سیٹ کی جاسکتی ہے۔ |
||
|
آؤٹ پٹ شارٹ سرکٹ کے تحفظ کی خصوصیت |
کسی بھی ان پٹ وولٹیج ، آؤٹ پٹ وولٹیج اور بوجھ کے حالات میں ، غلطی کی وجہ سے آؤٹ پٹ شارٹ سرکٹس۔ |
دشواریوں کے بعد خود بخود عام آپریشن پر واپس آجائیں۔ |
||
